Candélabres fonctionnels
Mât octo-conique de 6 à 12 m, tête Ø 103 mm, prévu pour projecteurs, traverses, couronnes et échelons.
Le mât ACRUX est fabriqué en acier et protégé par galvanisation à chaud. Le luminaire se fixe en top de mât, en latéral ou en caténaire (Ø 103 mm). Hauteurs disponibles : 6 à 12 m. Livré seul ou en ensemble complet avec crosse ou console, accessoires et luminaire.
| Modèle | Mât standard |
|---|---|
| Forme du fût | Octo-conique |
| Matériau | Acier S235JR ou S275JR |
| Fixation du luminaire | En top de mât, latérale ou caténaire — Ø 103 mm |
| Hauteur du mât | 6 à 12 m |
| Épaisseur | 4 mm |
| Protection | Galvanisation à chaud ; thermolaquage RAL en option (système duplex) |
| Marquages | CE selon EN 40 · NM selon NM 01.8.353 |
| Ensemble | Luminaire | Crosse / console | Accessoires |
|---|---|---|---|

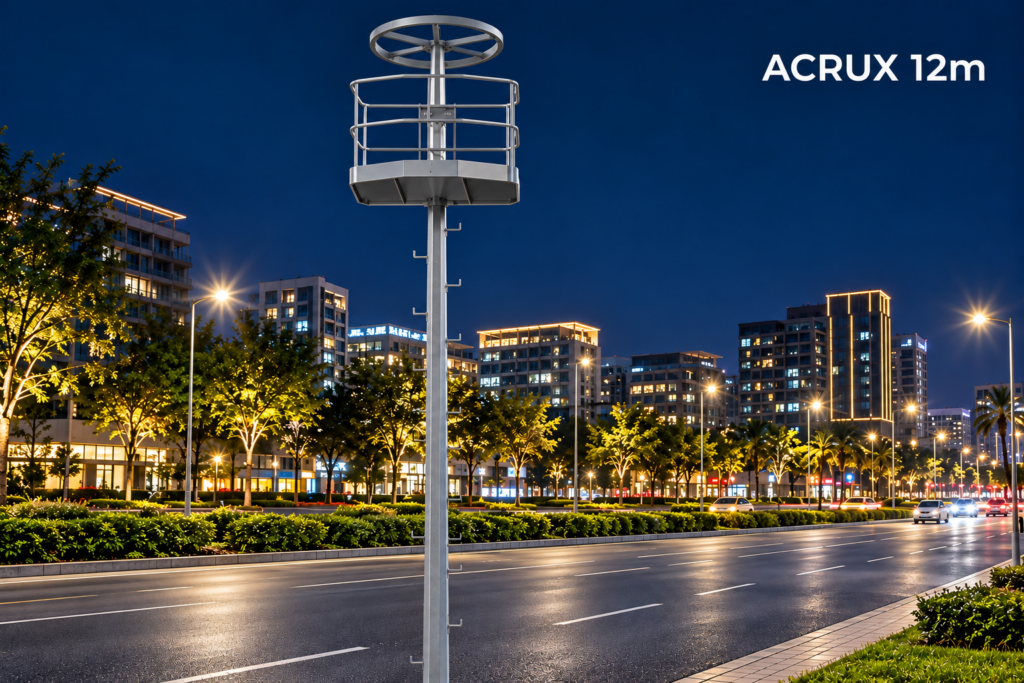

| ACRUX 12 m | — | — | Passerelle 1 m, couronne, échelons, câble de sécurité |
| ACRUX 11 m | Projecteur LED Flood Slim | — | Traverses droites |
| ACRUX 10 m | Projecteur LED Flood Slim | — | Couronne, projecteurs, échelons, câble de sécurité |
| ACRUX 9 m | Projecteur LED Flood Slim | — | Traverses cintrées, projecteurs, échelons, câble de sécurité |
| H (m) | DT (mm) | DB (mm) | HP (mm) | LP (mm) | DPP (mm) | L × l (mm) | EA (mm) | DTS (mm) |
|---|---|---|---|---|---|---|---|---|
| 3 | 103 | 200 | 400 | 70 | 500 | 65 x 70 | 300 | 16 - 300 |
| 3,5 | 103 | 200 | 400 | 70 | 500 | 65 x 70 | 300 | 16 - 300 |
| 4 | 103 | 200 | 400 | 70 | 500 | 65 x 70 | 300 | 16 - 300 |
| 4,5 | 103 | 200 | 400 | 70 | 500 | 80 x 100 | 300 | 16 - 300 |
| 5 | 103 | 200 | 400 | 90 | 500 | 80 x 100 | 300 | 16 - 300 |
| 6 | 103 | 200 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 7 | 103 | 200 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 8 | 103 | 200 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 9 | 103 | 200 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 10 | 103 | 200 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 11 | 103 | 200 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 12 | 103 | 200 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
Légende : H : hauteur du mât · DT : diamètre au sommet · DB : diamètre à la base · HP / LP : hauteur / largeur de la porte de visite · DPP : distance entre la plaque d’appui et le bas de la porte · L × l : compartiment d’appareillage · EA : entraxe des tiges de scellement · DTS : tiges de scellement.
Fiche technique, plans et déclarations de performance disponibles sur demande auprès de notre équipe.
