Candélabres fonctionnels
Candélabre fonctionnel octo-conique de 2,5 à 12 m, tête Ø 60 mm, en ensemble complet. Déport du luminaire de 0,6 à 1,6 m.
Le mât ALTAIR est fabriqué en acier et protégé par galvanisation à chaud. Le luminaire se fixe en top de mât, en latéral ou en caténaire (Ø 60 mm). Hauteurs disponibles : 2,5 à 12 m. Livré seul ou en ensemble complet avec crosse ou console, accessoires et luminaire.
| Modèle | Mât standard |
|---|---|
| Forme du fût | Octo-conique |
| Matériau | Acier S235JR ou S275JR |
| Fixation du luminaire | En top de mât, latérale ou caténaire — Ø 60 mm |
| Hauteur du mât | 2,5 à 12 m |
| Épaisseur | 3 mm |
| Protection | Galvanisation à chaud ; thermolaquage RAL en option (système duplex) |
| Marquages | CE selon EN 40 · NM selon NM 01.8.353 |
| Ensemble | Luminaire | Crosse / console | Accessoires |
|---|---|---|---|

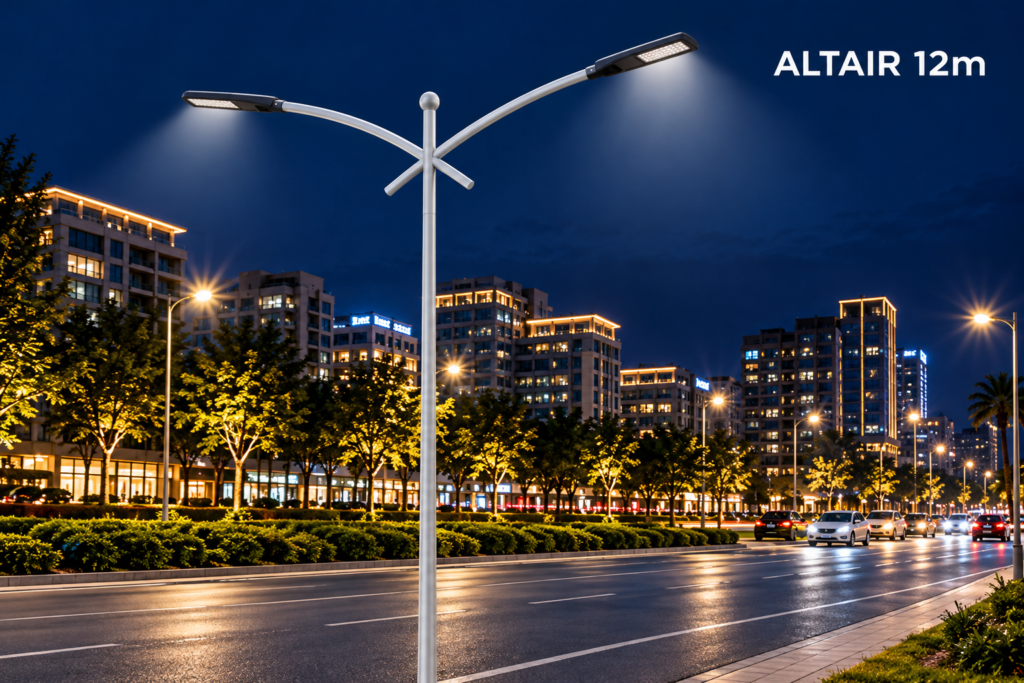

| ALTAIR 12 m | Elux (LED) | Console Melito S1.50m T60 | Boule en inox |
| ALTAIR 10 m | Ateria (LED) | Crosse Aqua S1.2m | Boule en inox |
| ALTAIR 6 m | Tilal 2 (LED) | Crosse CT KC SC 0.25 H1m | — |
| H (m) | DT (mm) | DB (mm) | HP (mm) | LP (mm) | DPP (mm) | L × l (mm) | EA (mm) | DTS (mm) |
|---|---|---|---|---|---|---|---|---|
| 2,5 | 60 | 156 / 191 / 222 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 3 | 60 | 156 / 191 / 222 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 3,5 | 60 | 156 / 191 / 222 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 4 | 60 | 156 / 191 / 222 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 4,5 | 60 | 156 / 191 / 222 | 400 | 70 | 500 | 80 x 100 | 200 | 16 - 300 |
| 5 | 60 | 156 / 191 / 222 | 400 | 70 | 500 | 80 x 100 | 200 | 16 - 300 |
| 6 | 60 | 156 / 191 / 222 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 7 | 60 | 156 / 191 / 222 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 8 | 60 | 156 / 191 / 222 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 9 | 60 | 156 / 191 / 222 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 10 | 60 | 156 / 191 / 222 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 11 | 60 | 156 / 191 / 222 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 12 | 60 | 156 / 191 / 222 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
Légende : H : hauteur du mât · DT : diamètre au sommet · DB : diamètre à la base · HP / LP : hauteur / largeur de la porte de visite · DPP : distance entre la plaque d’appui et le bas de la porte · L × l : compartiment d’appareillage · EA : entraxe des tiges de scellement · DTS : tiges de scellement.
Fiche technique, plans et déclarations de performance disponibles sur demande auprès de notre équipe.
