Ensemble VEGA
Candélabre fonctionnel cylindro-conique de 3 à 12 m, en ensemble complet avec crosse ou console et luminaire LED. Déport du luminaire de 0,6 à 1,6 m.
Présentation
Le mât VEGA est fabriqué en acier et protégé par galvanisation à chaud. Le luminaire se fixe en top de mât, en latéral ou en caténaire (Ø 60/76/89 mm). Hauteurs disponibles : 3 à 12 m. Livré seul ou en ensemble complet avec crosse ou console, accessoires et luminaire.
Caractéristiques techniques
| Modèle | Mât standard |
|---|---|
| Forme du fût | Cylindro-conique |
| Matériau | Acier S235JR ou S275JR |
| Fixation du luminaire | En top de mât, latérale ou caténaire — Ø 60/76/89 mm |
| Hauteur du mât | 3 à 12 m |
| Épaisseur | 3 mm |
| Protection | Galvanisation à chaud ; thermolaquage RAL en option (système duplex) |
| Marquages | CE selon EN 40 · NM selon NM 01.8.353 |
Ensembles types
| Ensemble | Luminaire | Crosse / console | Accessoires |
|---|---|---|---|

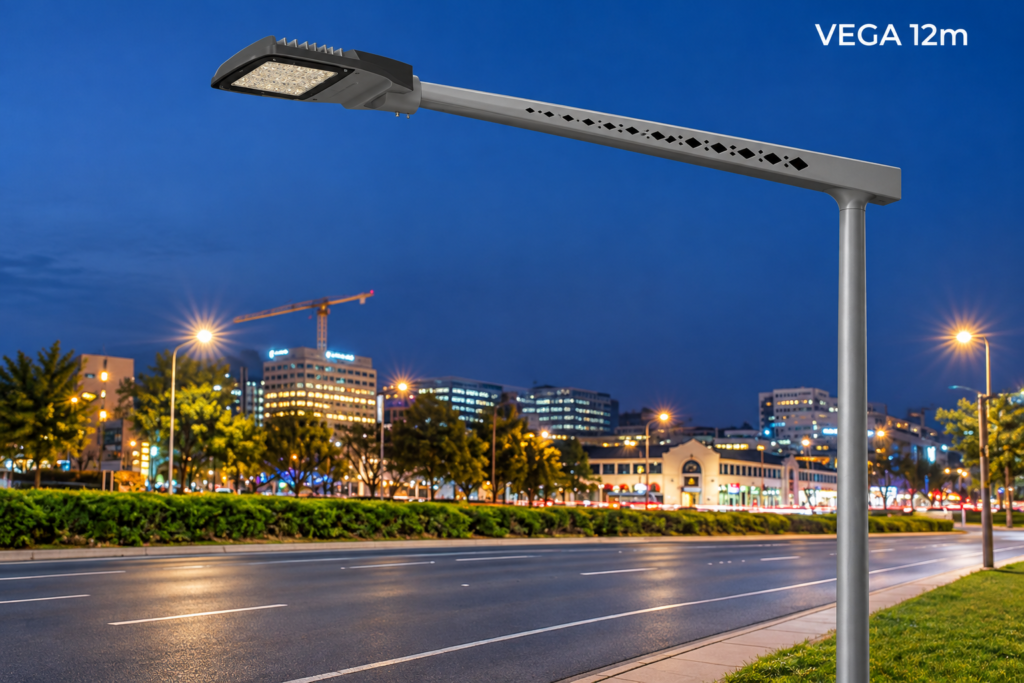

| VEGA 12 m | Ateria (LED) | Crosse Teriza S1.2m T60 | — |
| VEGA 10 m | Tilal 2 (LED) | Crosse Nikko S1m | Boule en inox |
| VEGA 8 m | Elux (LED) | Console Alpha S1m | Boule en inox |
Tableau des dimensions
| H (m) | DT (mm) | DB (mm) | HP (mm) | LP (mm) | DPP (mm) | L × l (mm) | EA (mm) | DTS (mm) |
|---|---|---|---|---|---|---|---|---|
| 2,5 | 60 / 76 / 89 | 90 / 106 / 119 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 3 | 60 / 76 / 89 | 90 / 112 / 125 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 3,5 | 60 / 76 / 89 | 102 / 118 / 131 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 4 | 60 / 76 / 89 | 108 / 124 / 137 | 400 | 70 | 500 | 65 x 70 | 200 | 16 - 300 |
| 4,5 | 60 / 76 / 89 | 114 / 130 / 143 | 400 | 70 | 500 | 80 x 100 | 200 | 16 - 300 |
| 5 | 60 / 76 / 89 | 120 / 136 / 149 | 400 | 70 | 500 | 80 x 100 | 200 | 16 - 300 |
| 6 | 60 / 76 / 89 | 132 / 148 / 161 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 7 | 60 / 76 / 89 | 144 / 160 / 173 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 8 | 60 / 76 / 89 | 156 / 172 / 185 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 9 | 60 / 76 / 89 | 168 / 184 / 197 | 400 | 90 | 500 | 80 x 100 | 300 | 20 - 600 |
| 10 | 60 / 76 / 89 | 180 / 196 / 209 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 11 | 60 / 76 / 89 | 192 / 208 / 221 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
| 12 | 60 / 76 / 89 | 204 / 220 / 233 | 400 | 100 | 500 | 80 x 100 | 300 | 20 - 600 |
Légende : H : hauteur du mât · DT : diamètre au sommet · DB : diamètre à la base · HP / LP : hauteur / largeur de la porte de visite · DPP : distance entre la plaque d’appui et le bas de la porte · L × l : compartiment d’appareillage · EA : entraxe des tiges de scellement · DTS : tiges de scellement.
Applications
- Voiries urbaines et interurbaines
- Avenues, boulevards et ronds-points
- Zones résidentielles et lotissements
- Parkings et zones d’activités
Options et configurations
- Version standard sur semelle ; version enterrée sur demande
- Accessoires de tête : pointe lumineuse LED, boule acier ou inox, chapeau conique
- Accessoires intermédiaires : point lumineux, plaque signalétique, logo de la commune
- Accessoires de pied : embase Torino avec rayures, embase Torino cache-semelle, embase Torino
- Portes de visite : charnière invisible, encastrée, recouvrante, à feuillure ou ventilée
- Vis inviolables ou triangulaires
- Protection en pied de mât : bitumage, manchette PVC ou revêtement
- Thermolaquage dans les teintes du nuancier RAL (Marcont Colori)
Documentation
Fiche technique, plans et déclarations de performance disponibles sur demande auprès de notre équipe.
